1. 产品介绍

1.1产品概述

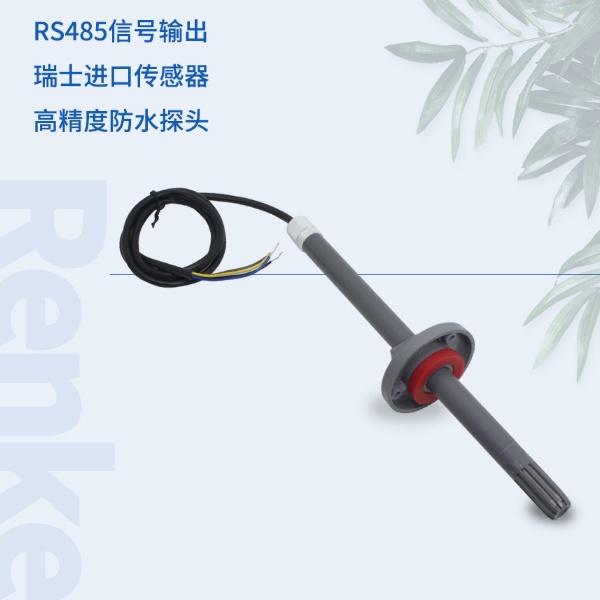

该变送器专业应用于管道温湿度测量。采用进口温湿度测量单元，漂移小、精 准度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合，经久耐用。

1.2功能特点

■485通信接口，标准ModBus-RTU协议，通信地址、波特率可设置，通信线*长可达2000米；

■温度精度±0.5℃、湿度精度±3%RH，高精度、低漂移；

■采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

■10～30V宽电压范围供电，远距离集中供电仍能正常工作；

1.3主要技术指标

2. 设备安装说明

2.1 设备安装前检查

设备清单：

■变送器设备1台

■合格证、保修卡、校准报告等

■USB转485（选配）

■485终端电阻(多台设备赠送)

2.2安装步骤

先在通风管道上打一个直径16mm的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备，完成安装。

常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
