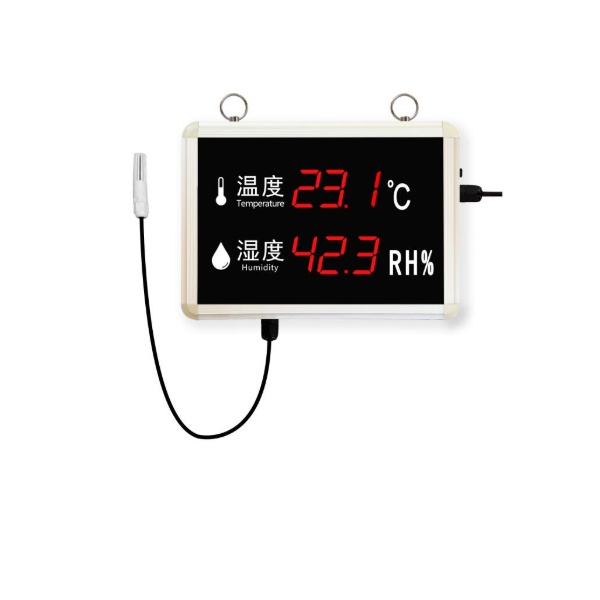

1.1 产品概述
该温湿度看板电路采用美国进口工业级微处理器芯片、进口高精度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用铝合金边框，高品质亚克力面板，外观美观大方。输出信号类型为RS485，*远可通信 2000 米，标准的 modbus 协议，支持二次开发。
1.2 功能特点
▇采用瑞士进口传感器，测量精度高，性能稳定可靠。
▇采用大尺寸高亮数码管，强光下仍可清晰显示。
▇边框采用高硬铝合金，防水防尘，牢固可靠。
▇产品采用485通信接口，标准 ModBus-RTU 通信协议，通信地址及波特率可设置，*远通信距离 2000米。
▇10-30V 直流宽电压供电。
1.3 主要技术指标
直流供电（默认） |
DC 10-30V |
||
功耗 |
0.64W |
||
A准精度 |
湿度 |
±2%RH(5%RH~95%RH，25℃) |
|
温度 |
±0.4℃（25℃） |
||
|
B准精度 （默认） |
湿度 |
±3%RH(5%RH~95%RH，25℃) |
|
温度 |
±0.5℃（25℃） |
||
变送器电路工作温度 |
-40℃~+60℃，0%RH~80%RH |
||
探头工作温度 |
-40℃~+120℃默认：-40℃~+80℃ |
||
探头工作湿度 |
0%RH-99%RH |
||
温度显示分辨率 |
0.1℃ |
||
湿度显示分辨率 |
0.1%RH |
||
温湿度刷新时间 |
1s |
||
长期稳定性 |
湿度 |
≤1%RH/y |
|
温度 |
≤0.1℃/y |
||
响应时间 |
湿度 |
≤4s(1m/s风速) |
|
温度 |
≤15s(1m/s风速) |
||
输出信号 |
RS485(Modbus协议) |
||
继电器带负载能力 |
30VDC2A/250V AC2A |
||
安装方式 |
壁挂或悬挂 |
||
1.4 产品选型
RS- |
公司代号 |
||||
WS- |
温湿度变送器 |
||||
N01- |
485通讯（Modbus-RTU协议） |
||||
K1- |
看板外壳 |
||||
K1A- |
带声光报警器看板外壳 |
||||
K1R- |
带继电器看板外壳（继电器无源输出） |
||||
4 |
内置精装探头 K1 K1A K1R |
||||
5 |
外延精装探头 K1 K1A K1R |
||||
1.5 系统框架图
系统方案框图
外形尺寸：
3.1 设备安装前检查
设备清单：
■温湿度看板设备1台
■产品合格证、保修卡等
■安装螺丝1包
■两芯防水对插线一根（带继电器看板型两根）
3.2 安装方式
可悬挂或者壁挂安装，安装孔尺寸如下(单位：mm)：
若选用葫芦孔安装，需先在墙体或其它固定平面打孔，然后安装膨胀塞和螺丝，将温湿度看板挂到螺丝处即可。
3.3 接线
485 信号线接线时注意 A/B 两条线不能接反，总线上多台设备间地址不能冲突。
线色 |
说明 |
|
通信 |
红色 |
485-A |
黑色 |
485-B |
|
继电器输出 |
棕色 |
无源输出接口 （仅K1R型号有此接口） |
蓝色 |
打开资料包，选择“调试软件”---“485参数配置软件”，找到
打开即可。
①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s，默认地址为0x01。
③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。
④、如果测试不成功，请重新检查设备接线及485驱动安装情况。
编码 |
8位二进制 |
数据位 |
8位 |
奇偶校验位 |
无 |
停止位 |
1位 |
错误校验 |
CRC（冗余循环码） |
波特率 |
2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s |
采用Modbus-RTU 通讯规约，格式如下：
初始结构≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4 字节的时间
地址码：为变送器的地址，在通讯网络中（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器支持功能码0x03（读取寄存器数据）0x06（写入寄存器数据）0x10（连续写入寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低字节 |
校验码高字节 |
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
从机应答帧结构：
地址码 |
功能码 |
有效字节数 |
数据一区 |
数据二区 |
数据N区 |
校验码低字节 |
校验码高字节 |
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
1字节 |
1字节 |
5.3 寄存器地址
寄存器地址 |
PLC或组态地址 |
内容 |
操作 |
定义说明 |
0000 H |
40001 (十进制) |
湿度 |
只读 |
湿度实时值（扩大10倍） |
0001 H |
40002 (十进制) |
温度 |
只读 |
温度实时值（扩大10倍） |
0030 H |
40049(十进制) |
温度上限 |
读写 |
温度上限值（扩大10倍） 出厂默认 80℃ |
0031 H |
40050(十进制) |
温度下限 |
读写 |
温度下限值（扩大10倍） 出厂默认 -40℃ |
0032 H |
40051(十进制) |
温度回差 |
读写 |
温度回差值（扩大10倍） 出厂默认 2℃ |
0035 H |
40054(十进制) |
湿度上限 |
读写 |
湿度上限值（扩大10倍） |
0036 H |
40055(十进制) |
湿度下限 |
读写 |
湿度下限值（扩大10倍） 出厂默认 0%RH |
0037 H |
40056(十进制) |
湿度回差 |
读写 |
湿度回差值（扩大10倍） 出厂默认 5%RH |
0050 H |
40081 (十进制) |
温度校准值 |
读写 |
整数（扩大10倍） |
0051 H |
40082 (十进制) |
湿度校准值 |
读写 |
整数（扩大10倍） |
07D0 H |
42001 (十进制) |
设备地址 |
读写 |
1~255（出厂默认1） |
07D1 H |
42002 (十进制) |
设备波特率 |
读写 |
0代表2400 1代表4800 2代表9600 |
5.4 通讯协议示例以及解释
5.4.1 读取设备地址0x01的温湿度值
问询帧
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧
地址码 |
功能码 |
返回有效 字节数 |
湿度值 |
温度值 |
校验码 低字节 |
校验码 高字节 |
0x01 |
0x03 |
0x02 |
0x02 0x92 |
0xFF 0x9B |
0xD2 |
0x3D |
温度计算：
当温度低于 0 ℃时温度数据以补码的形式上传。
温度：FF9B H(十六进制)=-101 =>温度= -10.1℃
湿度计算：
湿度：292H (十六进制)= 658 =>湿度 = 65.8%RH
5.4.2 写入设备地址0x01的温度上限值（例如设置温度上限值为60℃）
问询帧
地址码 |
功能码 |
起始地址 |
写入数据区 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x30 |
0x02 0x58 |
0x89 |
0x5F |
应答帧
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x30 |
0x02 0x58 |
0x89 |
0x5F |
5.4.3 写入设备地址0x01的温度回差值（例如设置温度回差值为3℃）
问询帧
地址码 |
功能码 |
起始地址 |
写入数据区 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x32 |
0x00 0x1E |
0xA8 |
0x0D |
应答帧
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x06 |
0x00 0x32 |
0x00 0x1E |
0xA8 |
0x0D |
6. 常见问题及解决办法
6.1 设备无法连接到PLC或电脑
可能的原因：
1)电脑有多个COM口，选择的口不正确。
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
3)波特率，校验方式，数据位，停止位错误。
4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
5)485总线有断开，或者A、B线接反。
6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
